低壓電纜分支箱技術規范?
1?規范性引證文件?下列文件對于本文件的應用是必不可少的。凡是注日期的引證文件，僅注日期的版別適用于本文件。凡是不注日期的引證文件，其最新版別（包含一切的修改單）適用于本文件。
GB?7251??????低壓成套開關設備和操控設備?
GB?14048?????低壓開關設備和操控設備?
GB/Z?18859???關閉式低壓成套開關設備和操控設備在內部毛病引起電弧情況下的實驗導則?
GB/T?20641????低壓成套開關設備和操控設備空殼體的一般要求?
GB?50150?????電氣設備設備工程?電氣設備交接實驗標準?
GB?4208???????外殼防護等級（IP代碼）?
GB/T?16935.1??低壓體系內設備的絕緣合作?
GB/T2681??????電工成套設備中的導線色彩?
GB5585.2??????電工用銅、鋁及其母線?第二部分：銅母線?
GB?4720???????低壓電器電控設備?
IEC?61641????關閉式低壓成套開關設備和操控設備在內部毛病引起電弧情況下的實驗導則
2?技術參數及要求?
2.1?電纜分支箱技術參數?電纜分支箱技術參數見技術規范專用部分的技術參數特性表。?
2.2?通用要求?
2.2.1?電纜分支箱選用元件模塊拼裝、框架拼裝結構，母線及饋出均絕緣關閉。可選用五種結構型式：進線選用絕緣關閉的隔離開關，出線選用塑殼斷路器；進線選用絕緣關閉的隔離開關，出線選用刀熔開關；進線選用條形隔離開關，出線選用條形開關（帶熔斷器維護）；進線不帶開關，出線選用刀熔開關；進出線均不裝備開關。?
2.2.2??母線體系?

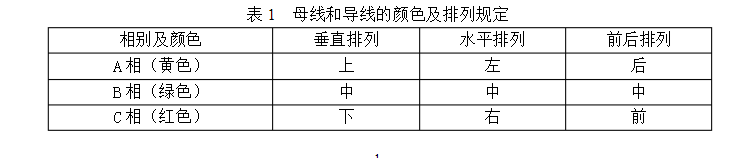

（1）選用選用矩形母線，材質為T2電工銅。并選用不同相色熱縮套管做絕緣處理。熱縮套管不得開裂和起皺，母線接頭處用熱縮絕緣盒關閉。絕緣熱縮護套資料應具有阻燃、防腐、抗老化的要求，老化壽數不小于30年，詳細實驗辦法和要求參照GB/T?2951.14中規則履行。（2）銅排截面的挑選應確保能夠耐受IEC60298中引薦的額外短時耐受和峰值耐受電流的要求，N相（L0）母線與三相母線標準相同,PE排截面不低于相排截面的1/2。其中設于野外的電纜分支箱裝備4根母排（3L+PEN），設于戶內的電纜分支箱裝備5根母排（3L+N+PE）。?（3）設備中母線和導線的色彩及擺放應契合GB/T?4026和GB?7947及表1的規則；
2.2.3?對于出線選用塑殼斷路器型式的分支箱應當滿意以下要求：斷路器的資料應具有耐十分熱和火的才能。斷路器選用3極，裝備電子脫扣器，不帶失壓脫扣器，斷路器一起具有阻隔功用，外表并應有明顯的表示“分”、“合”狀態的標志。
2.2.4出線選用熔斷器型式的分支箱出線回路產生過載或短路故障時，每相應能獨立分?jǐn)啵胰嚅_(kāi)關手柄為連動設計，可帶負荷分合。開關分開后,應確保故障點徹底從基體上脫開,并具有明顯斷開點。?
2.2.5具有防塵、防火、耐腐蝕、日照高溫、污穢、凝露的免保護功能設備。?
2.2.6考慮帶電體關閉后，電纜分支箱應具有檢修時能可靠驗電接地的功用。保障檢修人員的人身安全。?
2.2.7電纜分支箱銘牌標識明晰。?
2.3?一般結構要求：?

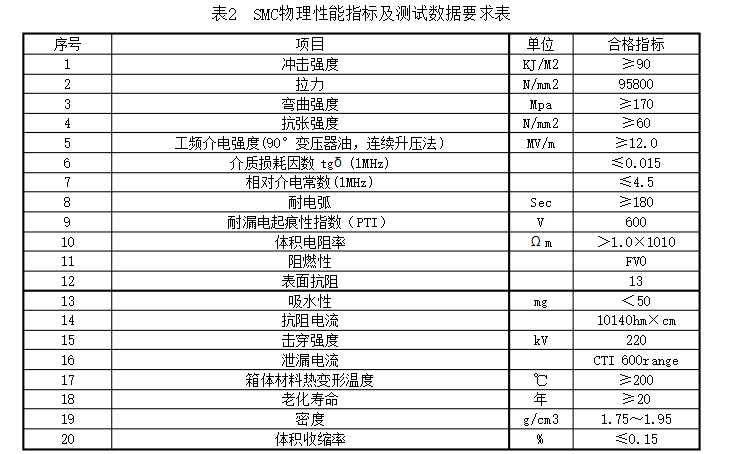

2.3.1分支箱外殼選用S304不銹鋼資料，箱體、門體資料厚度均不該小于2毫米，或SMC復合資料箱體，SMC物理功能指標及測試數據滿意表2的要求。
2.3.2不銹鋼箱表面應拋光處理，使之不留焊痕。SMC復合資料應具有防紫外線涂層。色彩與裝置環境協調。?
2.3.3設于戶外時，分支箱外殼防護等級為IP44，箱頂蓋應為屋脊式設計，坡頂3度設計，頂蓋不應積水；設于戶內時，分支箱外殼箱體防護等級為IP33。滿足防盜、防小動物、防水、防雨雪的要求，通風選用頂部天然拔風，箱底板和箱體內隔板應確保空氣流通。?
2.3.4分支箱底部用絕緣板封閉，分支箱進出線選用電纜,電纜孔配置變徑膠圈，電纜室有足夠的空間以便裝置、固定電纜，出線端子距基座底部間隔須大于200mm。?落地式分支箱宜選用雙面開門，掛墻式分支箱選用正面單開或雙開門型式，箱門應密封防水，箱門翻開后應能大于90度，關門后門柄旋過死點，鎖舌同時上下鎖死。不銹鋼箱體外殼應配置接地螺栓供箱體與外部維護導體連接，箱體內各裝置螺栓均應選用不銹鋼螺栓，箱體外無外露可拆卸的螺栓。?
2.3.5?分支箱正門上應有防盜防銹優質不銹鋼通用鑰匙掛鎖和防銹把手，并在鎖側上下角各裝置特制防盜螺栓一只，選用統一鎖具，具體型號咨詢當?shù)毓╇姽尽：箝T可用暗閂在正門敞開。?
2.3.6?不銹鋼箱殼門鉸鏈應選用不銹鋼資料。?
2.3.7?箱體應有杰出的接地端子并標明接地符號。?2.3.8?箱體外殼上方設有契合國家電網公司要求的警示標志。?
2.3.9?箱體正門內側應標明主回路接線圖，并注明操作次序：送電時，先合上刀開關，后合上空氣開關；停電時，先擺開空氣開關，后擺開刀開關；箱內檢修時，先擺開所有空氣開關，后擺開所有刀閘。同時標示產品銘牌，按規范表示出所規定的項目、參數及制造廠售后服務電話號碼。
2.3.10?箱內一次連接線應選用質量合格的電工銅及塑料銅芯線，其截面應滿足負荷安全載流要求，接頭處應搪錫。接線應標明相序。電部分至接地部分之間、不同相的帶電部分之間的安全間隔應大于20mm（復合絕緣恰當簡縮）。電器元件的裝置應契合下列要求：?a）?排列整齊，固定結實，密封杰出。?b）各元件能獨自拆裝更換而不影響其它電器及導線束的固定。熔斷器的熔體規范、斷路器器的整定值應契合現場運轉要求。?

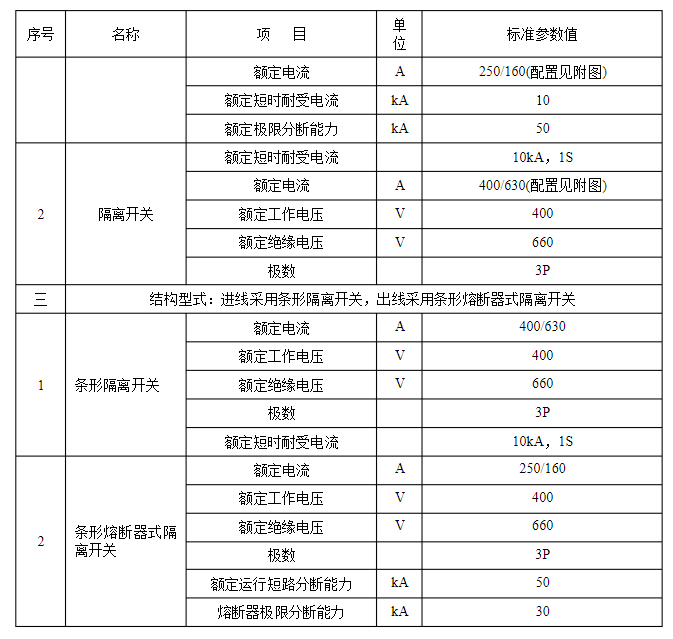

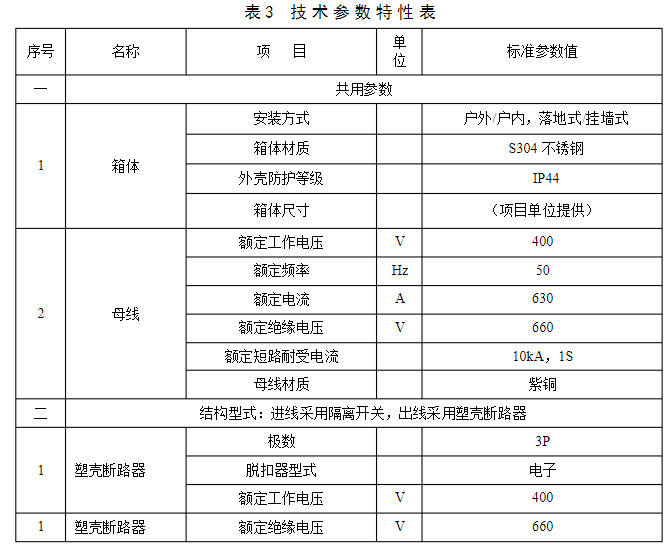

2.3.11在使用中可以互換的具有同樣額定值和結構的組件，應具有互換性。?3?規范技術參數?技術參數特性表是對收購設備的基礎技術參數要求，供貨方應對技術參數特性表中規范參數值進行呼應。低壓電纜分支箱技術參數特性見表3

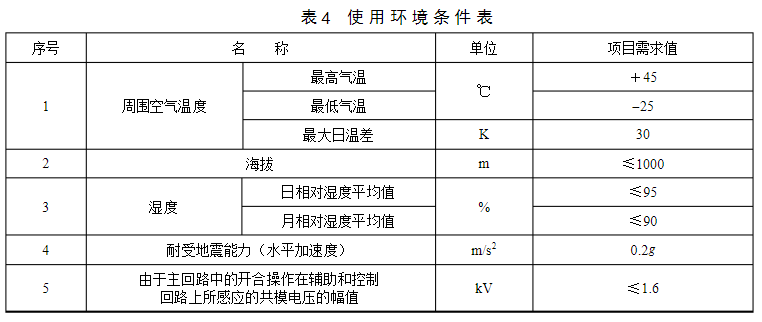

4?使用環境條件表?0.4kV低壓電纜分支箱使用環境條件見表4。特殊環境要求根據項目情況進行編制。
